[라이노]라이노 도면추출 방법 / 선 추출 방법

 오늘은 라이노 도면추출 방법에 대해 알아보겠습니다. 모델링을 끝내면 패키지나 다른 작업을 위해 도면이 필요할 때가 많습니다. 그럴 때 6면 뷰와 퍼스팩티브뷰까지 추출할 수 있는 도면추출 명령어가 있습니다. 이렇게 추출된 라인을 AI나 DWG파일로 저장해 일러스트작업이나 도면작업을 쉽게 할 수 있습니다. 이런 도면 추출 방법을 차근차근 알아보도록 하겠습니다.

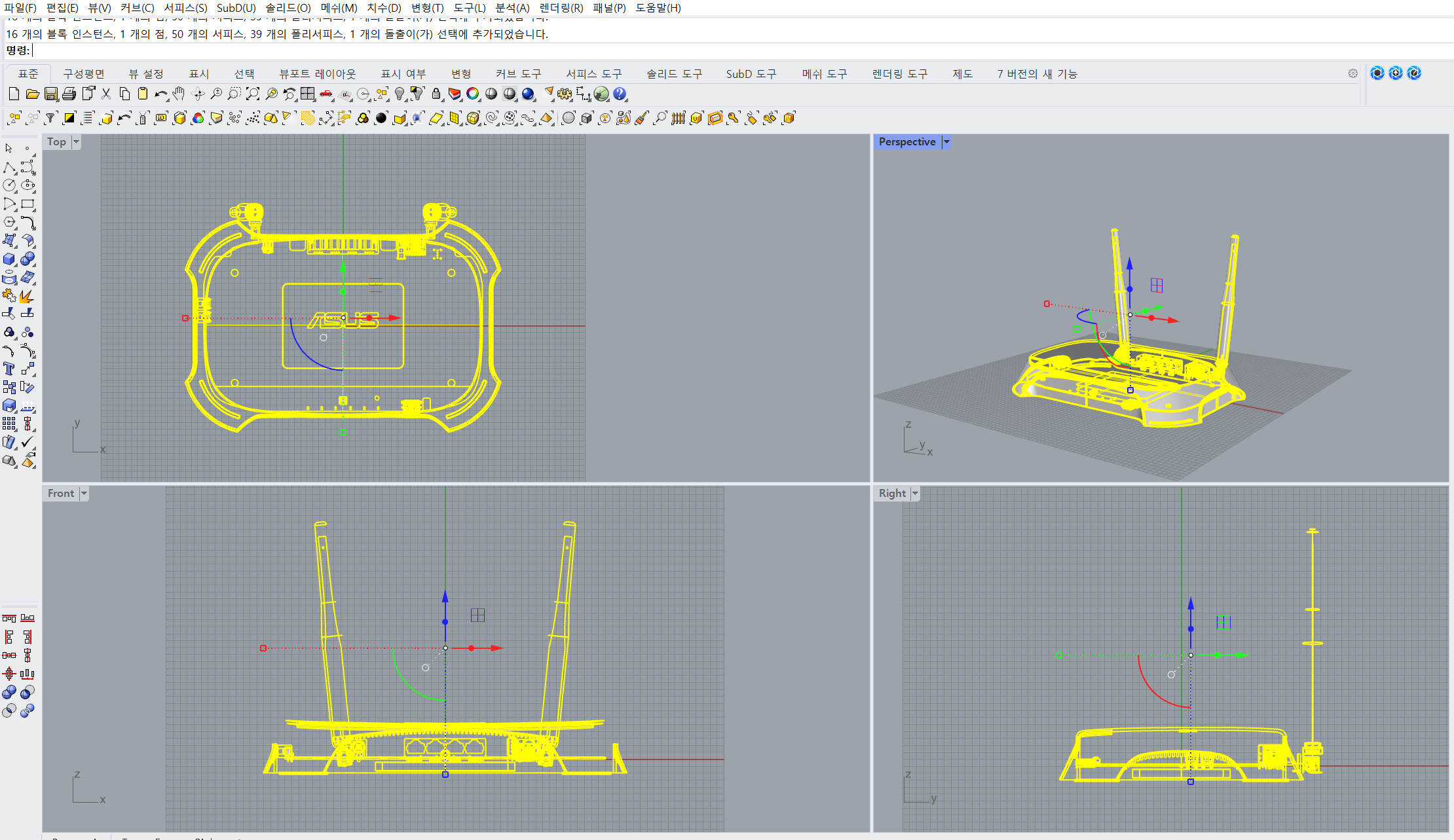

1. 도면 추출할 모델링 파일 선택

먼저 추풀할 모델링을 드레그해 선택합니다. 본인이 추출하고 싶은 뷰를 선택하고 추출해야 합니다.

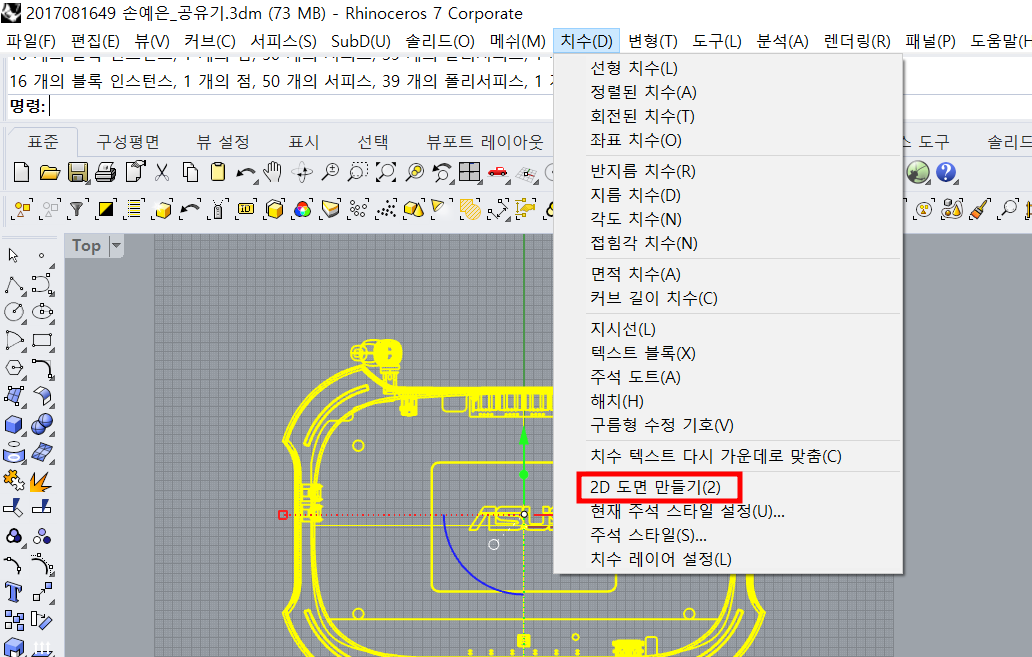

2. 치수 (dimension) 메뉴 - 2D 도면 만들기 (make 2-D drawing)

상단 메뉴에서 한글판 버전으로 [치수] 영어로는 dimension을 클릭합니다. 메뉴 하단에 2D도면 만들기(make 2-D drawing)를 클릭합니다. (명령어 창에 바로 make 2D를 입력해도 사용가능합니다.)















3. 원하는 도면 스타일을 선택 후 확인

원하는 도면의 옵션을 선택해 주세요. 투영은 도면의 뷰를 말합니다. 선택한 top뷰만 도면을 추출할 수도 있고 top / front / left / perspective 4면을 동시에 추출할 수 도 있습니다. 옵션은 선의 종류를 말하는데요, 은선을 선택하면 숨은 선까지 추출되게 됩니다. 하지만 모델링이 복잡할 시 은선을 추출하면 시간이 많이 걸릴 수도 있습니다.



마지막으로 확인을 누르면 도면이 추출되게 됩니다.

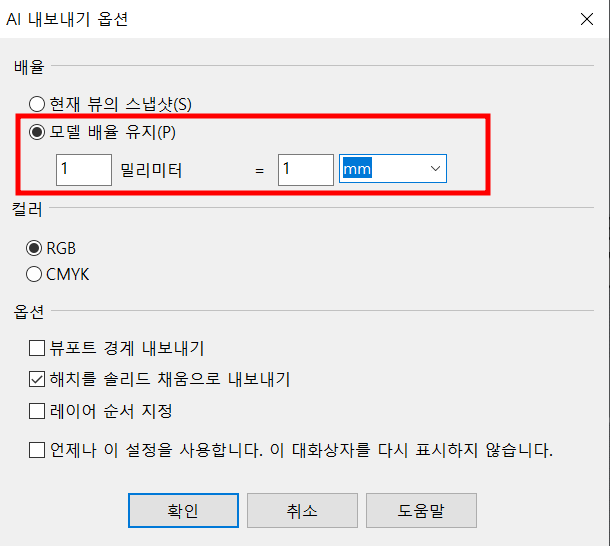

도면이 원하는 데로 추출되었다면 ai파일이나 도면파일인 dwg파일로 저장해서 사용할 수 있습니다. 저장할 때 중요한 점은 모델의 배율을 유지하는 것입니다. 1mm는 저장 후에도 같은 배율을 유지할 수 있게 1mm로 설정해서 저장을 해줘야 다른 프로그램에서 켰을 때 비율이 달라지지 않습니다.





 도면을 따로 작성하지 않고 모델링만으로 도면을 추출하는 방법을 알아봤는데요. 이렇게 추출된 도면은 패키지에 사용되거나 간단한 도면을 작성할 때 사용할 수 있습니다. 간단한 명령어로 추출이 가능하기 때문에 손쉽게 사용할 수 있습니다. 단 위에서도 말했듯이 복잡한 모델링의 경우 도면추출 중 랙이 심하게 걸리는 경우도 발생합니다. 때문에 각자뷰를 따로따로 추출하거나 모델링을 간결하게 만들어 추출하는 것도 하나의 방법이 될 수 있습니다.
